数智工厂系统架构
![](/static/protal/images/incloud-factory-1.png)
数据采集终端
![](/static/protal/images/incloud-factory-2.png)

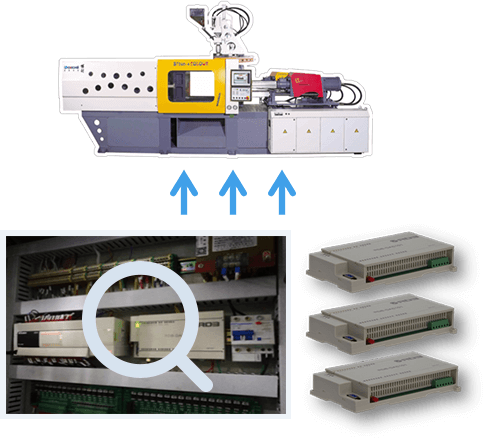

硬件设备:FSAI-DAS101数据采集终端
1)采用32位高性能ARM-CortexM3架构处理器,主频72Mhz,Flash ,128K,Ram 4K
2)工业级GPRS移动数据传输模块;
3)历史数据存储;历史数据补传;
4)8路通用数字输入接口;485总线接口;
5)4路4-20mA,4路0-10V通用模拟输入接口,通过外部接线切换;

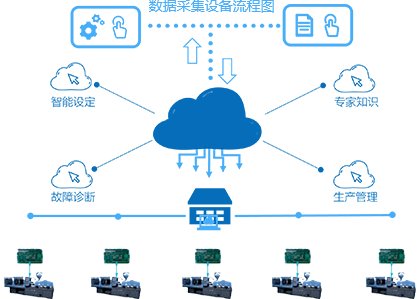

采集优势
生产线上的新、老设备都可以进行数据采集,保护客户投资;
无需现场布线,通过移动网络链接云端服务器
适配设备:注塑机,冲压机,印刷机,线缆机,灌装机,喷码机,装箱机,
码垛机,卸垛机,打检机
![](/static/protal/images/incloud-factory-3.png)
![](/static/protal/images/incloud-factory-4.png)
数采终端
支持即插即用
移动网络通讯
不需要网络施工
不需要现场配置
数智工厂云服务
排程排单
![](/static/protal/images/incloud-factory-5.png)

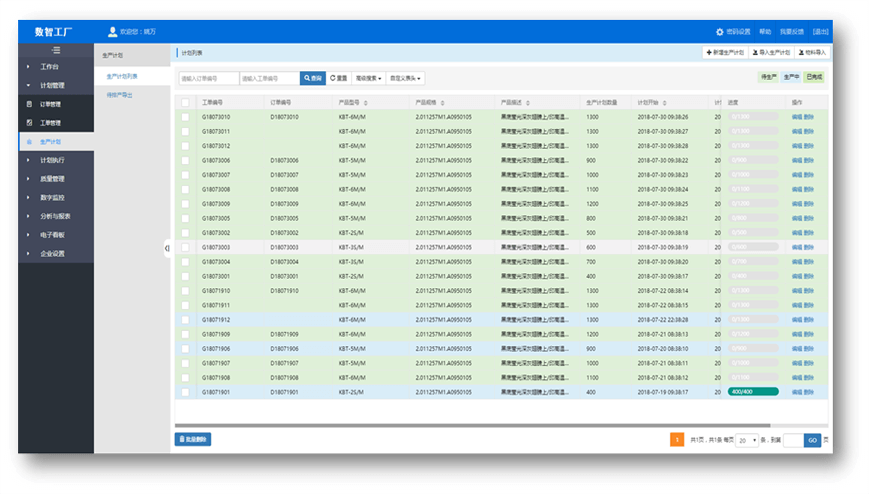

1.计划管理
订单统一录入\导入、管理
订单快速筛选出匹配的生产线,拆分为工单
根据订单量、优先级、产能等参数实现自动排产
订单下达形成工单后进行相应的生产资源关联

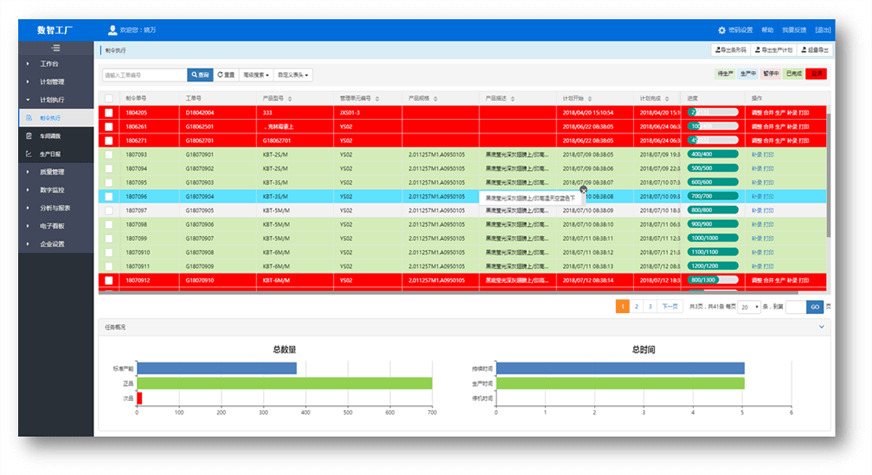

2.计划执行
自动化上传生产数据,监看生产实况、设备利用率等
通过监视,展示工单的详细完成进度、生产效率等
订单逾期预警,支持生产调拨以及时响应突发情况
![](/static/protal/images/incloud-factory-6.png)
![](/static/protal/images/incloud-factory-13.png)
3.分析报表
仪表盘和报表具备导入\导出功能
工业数据大脑计算出的分析结果进行BI展示
为管理者提供有价值的决策信息
为未来排程排单提供客观数据以调整生产策略
质量管控

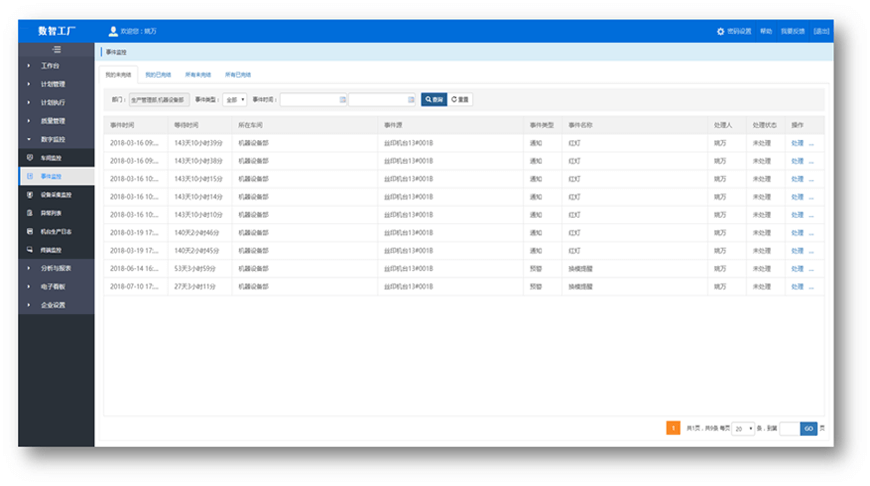

1.质量监控
生产数据实现自动化采集并上云
对机台、工单、订单的生产现场的质量数据进行监控
分析质量数据生成图形或报表进行直观展示
![](/static/protal/images/incloud-factory-14.png)
![](/static/protal/images/incloud-factory-15.png)

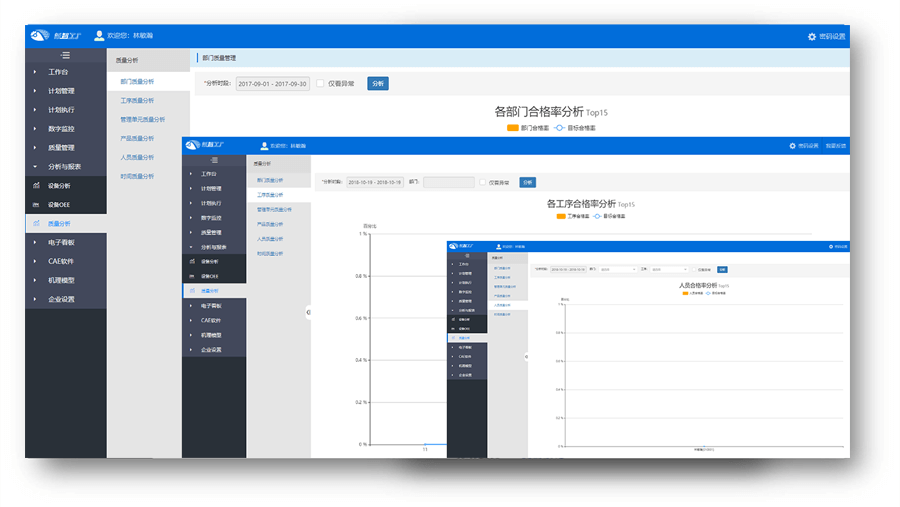

2.质量分析
针对采集的数据,工业数据大脑智能化分析处理
平台随时随地查看各部门、各人员、各设备、
各时间维度、各工序环节的质量情况
掌握实际合格率与目标合格率,及时做出生产调整

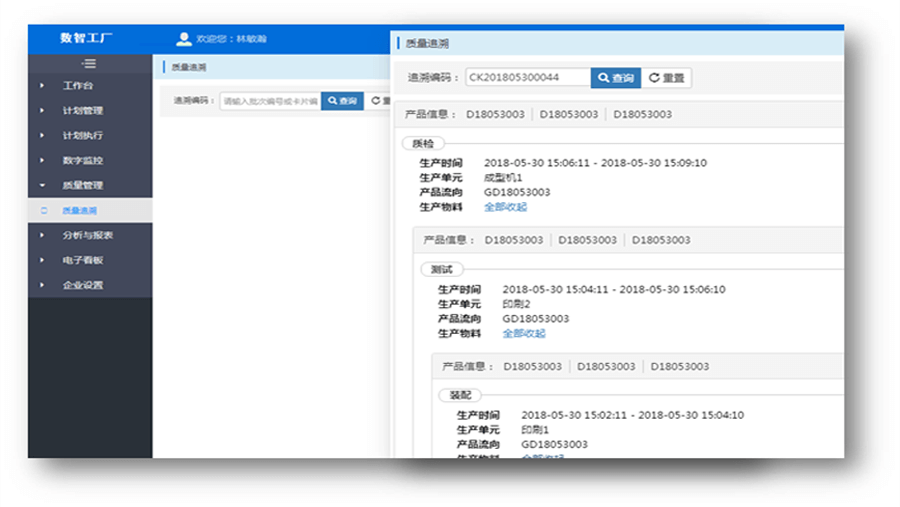

3.质量追溯
移动端/扫描枪录入的批次编号,追溯全流程产品信息
包括生产时间、生产设备、产品流程、生产物流等信息
针对质量问题可以进行快速发现与定位
![](/static/protal/images/incloud-factory-16.png)
设备监控
![](/static/protal/images/incloud-factory-17.png)

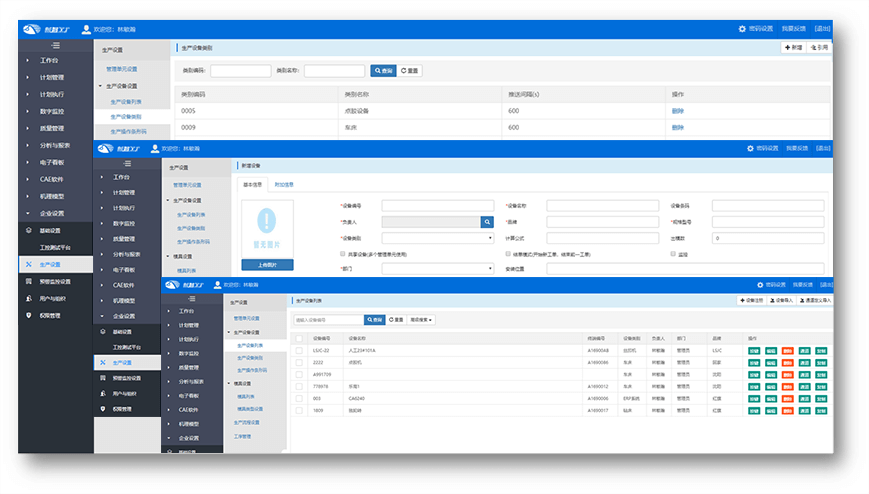

1.企业设备基础信息管理设置
对企业内的工业设备进行统一编码管理
设置设备台账标准信息,记录设备维修保养信息
对设备关联管理单元、产线等属性方便从业务角
度进行管理

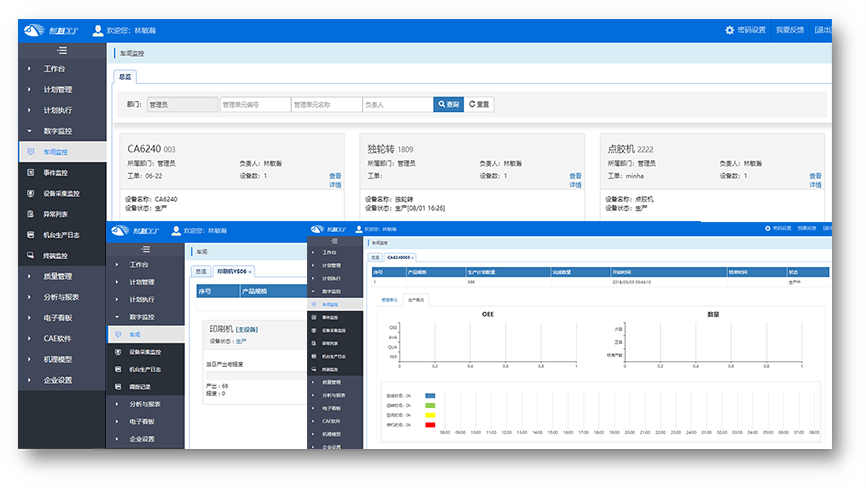

2.设备实时状态展示与监控
通过采集终端关联的工业设备上传实时数据
浏览器、移动端和电子看板展示设备运行状态与生产情况
保障设备正常运行,并及时发现异常情况进行报警
![](/static/protal/images/incloud-factory-18.png)
![](/static/protal/images/incloud-factory-19.png)

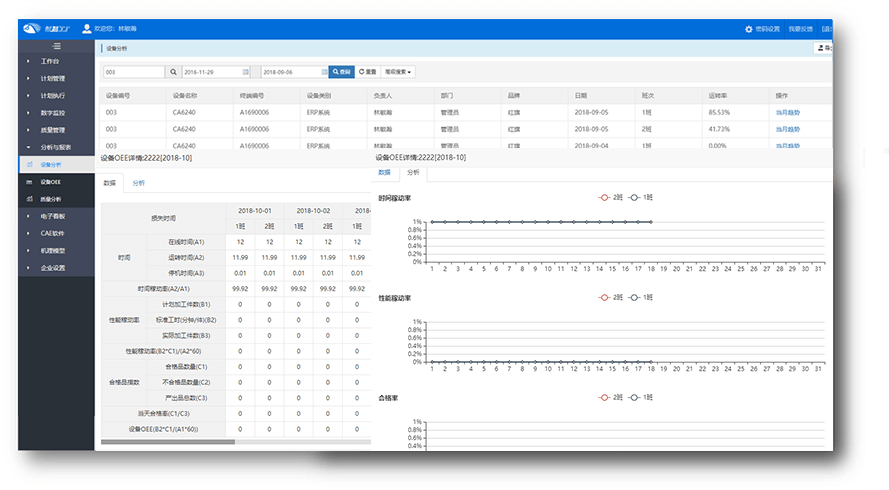

3.设备OEE计算与详情展示
基于工业数据大脑计算的设备OEE分析数据
在浏览器端、移动端和电子看板对设备OEE、
设备利用率、质量合格率等数据进行展示
订单查询

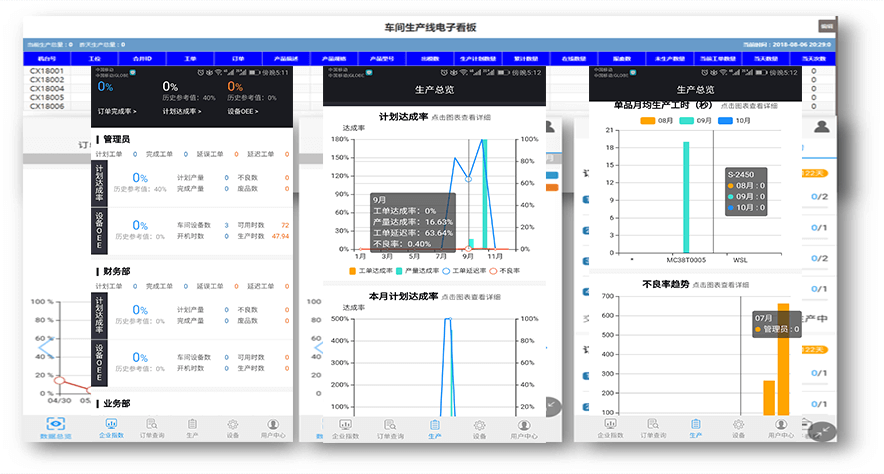

1.电子看板和移动端APP
管理决策层提供概念性的指标数据提供决策支持
通过为执行管理层提供图形化+数据描述的信息
来追踪和掌控生产执行情况
通过预警报警的功能来快速发现并处理生产中遇
到的问题
![](/static/protal/images/incloud-factory-20.png)
![](/static/protal/images/incloud-factory-11.png)

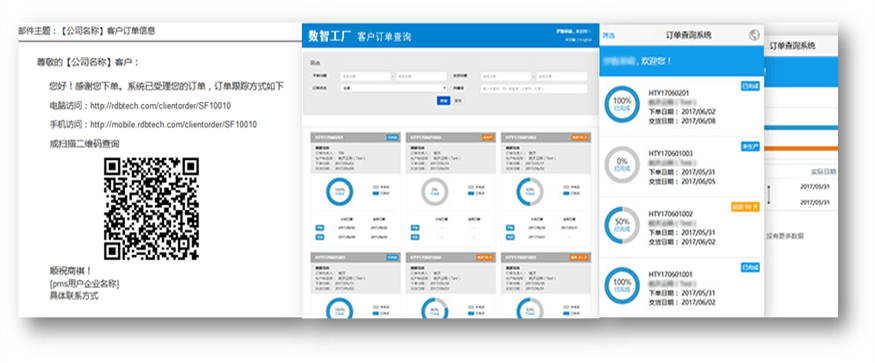

2.订单查询
数智工厂客户订单查询系统
依托PMS,客户无需注册、登录
可及时查询了解订单生产状态
应用场景
-
冲压
-
注塑
-
钣金
-
锻造
-
线缆
-
印刷
-
饮料
-
电子
交付实施
前信数智工厂的实施与落地只需要两周时间即可完成,与传统工业相比,大大缩短了生产规划和制造周期,
在实施周期、IT基础实施、人员保障方面,都具有明显的优势。
-
2周上线 实施和培训时间短
低于传统工业级软件
-
灵活配置 无需配置开发人员
敏捷完成个性化配置
-
标准接口 提供API接口
支持数据导入导出和扩展开发
-
0服务器 客户无需
购买服务器
客户价值
全面提升效率:减少或不需要班次间的文书工作提升67%,避免文件或设计图不见提升55%,避免文件或设计图不见提升36%,
缩短产品制造周期提升35%,减少在制品数量提升32%,改进产品质量22%。
